Модуль беспроводной связи TCM2-672AX 1500MHz до 6700MHz На поверхности установлен RF-трансформатор с низкой потерей вставки

Большие изображения : Модуль беспроводной связи TCM2-672AX 1500MHz до 6700MHz На поверхности установлен RF-трансформатор с низкой потерей вставки

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Original Factory
Сертификация:	Lead free / RoHS Compliant
Номер модели:	TCM2-672AX

Оплата и доставка Условия:

Количество мин заказа:	10
Цена:	Contact for Sample
Упаковывая детали:	СМД
Время доставки:	5-8 рабочих дней
Условия оплаты:	Т/Т,Л/К,Вестерн Юнион

контакт

Модуль беспроводной связи TCM2-672AX 1500MHz до 6700MHz На поверхности установлен RF-трансформатор с низкой потерей вставки

Описание

Номер детали:	TCM2-672AX	Частотный диапазон:	1,5 ГГц ~ 6,7 ГГц
Разница в участка:	6°	Вносимая потеря (Макс):	3.2 дБ
Потеря возврата (мин):	15 дБ	Тип монтажа:	Поверхностный монтаж

Модуль беспроводной связи TCM2-672AX от 1500 МГц до 6700 МГц, сердечник линии передачи и проволочный трансформатор

Описание продукта

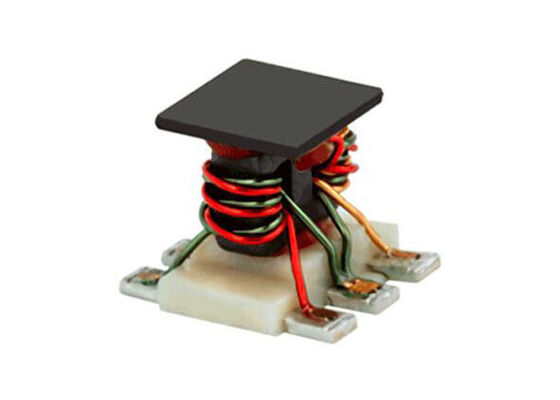

TCM2-672AX — это сердечник линии передачи для поверхностного монтажа и проволочный трансформатор, охватывающий очень широкий диапазон частот от 1500 до 6700 МГц. Трансформатор обеспечивает низкие вносимые потери и превосходную неравномерность во всем диапазоне частот. Он обеспечивает низкий фазовый и амплитудный дисбаланс и превосходные характеристики обратных потерь на входе. Имея конструкцию сердечника и проводов на 6-выводном пластиковом основании с оконцевателями из олова и никеля, размеры устройства составляют 0,16x0,15x0,16 дюйма, что позволяет размещать печатные платы с плотной компоновкой.

Технические характеристики

Продукт	РЧ Трансформаторы
Тип	Трансформатор
Стиль завершения	СМД/СМТ
Частотный диапазон	от 1,5 ГГц до 6,7 ГГц
Первичный импеданс	50 Ом
Вторичный импеданс	50 Ом
Минимальная рабочая температура	-40 ℃
Максимальная рабочая температура	+85 ℃
Количество каналов	1 канал
Пакет/кейс	4,06 мм х 3,81 мм х 4,06 мм
Максимальный постоянный ток	30 мА
Номинальная мощность	400 мВт

Ключевые особенности

Широкополосный, от 1500 до 6700 МГц
Сбалансированная линия передачи
Низкие вносимые потери 0,8 дБ на частоте 4 ГГц
Плоские вносимые потери, 0,6 дБ тип.
Хорошие входные обратные потери, тип. 15 дБ.
Низкий фазовый и амплитудный дисбаланс, 6°, 0,8 дБ на частоте 4 ГГц
Водная моющаяся

Приложения

ПКС
Широкополосные двухтактные усилители
Сотовая связь

Изображение продукта
