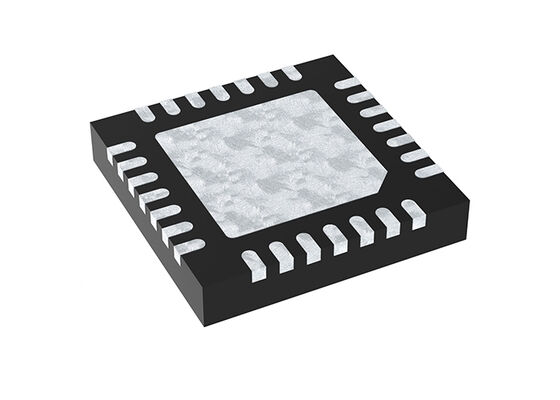

EM9304V01LF28B Bluetooth IC Низкопотребляющий BT 5.0 Low Energy SOC в корпусе QFN-28

EM9304 — это миниатюрная, маломощная интегральная схема (ИС), оптимизированная для продуктов с поддержкой Bluetooth® 5.0 Low Energy. Гибкая архитектура позволяет ей выступать в качестве вспомогательной ИС для любого продукта на базе ASIC или MCU, или в качестве полноценной системы на кристалле (SoC). Пользовательские приложения могут выполняться из однократно программируемой (OTP) памяти, а цифровые периферийные устройства (SPI или I2C) могут взаимодействовать с внешними устройствами, такими как датчики, память, дисплей или драйверы сенсорного экрана.

Система на кристалле:
• Энергоэффективный, промышленный стандарт, 32-битный микроконтроллер ARC EM4, работающий на частоте 24 МГц
• Блок операций с плавающей запятой для обработки данных с датчиков
• 136 КБ ПЗУ, включая канальный уровень и стек
• 128 КБ OTP для параметров, профилей и приложений - скорость выполнения 24 МГц
• 48 КБ ОЗУ для инструкций и 28 КБ ОЗУ для данных
• 4, 8 или 20 КБ с выбираемым сохранением данных
• Универсальные, спящие и протокольные таймеры
• Интерфейсы master I2C и SPI
• До 12 GPIO
Технология Bluetooth 5.0 Low Energy:
• Подсистема контроллера BT 5.0 (QD ID 93999)
• Стек Bluetooth (QD ID 84268) в ПЗУ
• Транспортные уровни HCI/ACI SPI и UART
• Поддержка до восьми одновременных соединений
• Расширенная длина PDU и улучшенная безопасность
Функции безопасности:
• Генератор истинных случайных чисел
• Аппаратный движок шифрования AES-128
• Генерация ключей (ECC-P256)
• Обновление прошивки по воздуху (Firmware Over-the-Air Updating)
Система управления питанием:
• Цифровое понижающее/повышающее преобразование DCDC
• Поддержка батарей 1,5 В и 3,0 В
• Планировщик и менеджер памяти
• База времени на основе RC-генератора низкой частоты или кварцевого генератора
Потребление тока при 3 В:
• 3,0 мА типичный пиковый ток приемника
• 5,2 мА типичный пиковый ток передатчика при 0,4 дБм
• 1,0 мкА в режиме подключенного сна
• 5 нА в режиме отключения чипа
Производительность RF:
• -94 дБм чувствительность приемника Bluetooth Low Energy для работы на скорости 1 Мбит/с и полезной нагрузке 37 байт
• Диапазон выходной мощности передатчика от -34 до +6,1 дБм
Требования к компонентам:
• 3 конденсатора постоянного тока, 1 катушка DCDC, 1 ферритовая бусина
• Однополюсный антенный вывод 50 Ом (без балуна)
• 48 МГц XTAL, 32 кГц XTAL (опционально)
Корпус и рабочий диапазон:
• QFN-28 (4x4 мм), WLCSP25 и чип на пластине/пластина
• Промышленный диапазон рабочих температур: от -40°C до +85°C
Поддержка клиентов:
• Комплекты для разработки аппаратного и программного обеспечения
• Поддержка сертификации FCC/CE
• Форум для поддержки аппаратного и программного обеспечения
