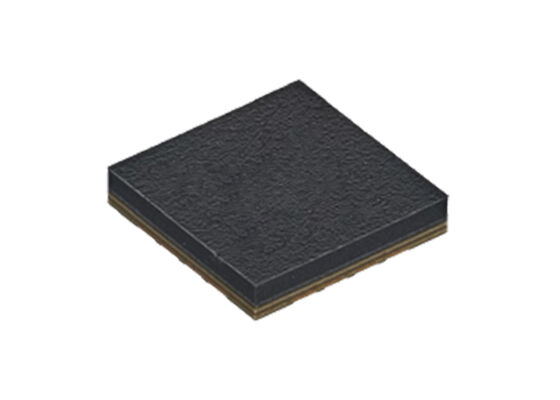

SKY66522-11 высокоэффективный усилитель мощности IC-чип с увеличением 36,5 дБ и диапазоном частот от 2300 МГц до 2690 МГц

SKY66522-11 — это высокоэффективный усилитель мощности (PA) с широкой мгновенной полосой пропускания, полностью согласованный по входу и выходу, с высоким коэффициентом усиления и линейностью. Компактный усилитель мощности размером 5 * 5 мм предназначен для систем 5G NR и 4G LTE, работающих в диапазоне от 2300 до 2690 МГц.

Интегрирована схема активной смещения для компенсации производительности усилителя мощности при изменении температуры, напряжения и производственных параметров. SKY66522-11 является частью семейства высокоэффективных усилителей мощности, совместимых по выводам, поддерживающих основные диапазоны 3GPP.

• Широкая мгновенная полоса пропускания сигнала: 200 МГц
• Высокая линейность: +31 дБм при < -48 дБц ACLR с преддисторсией (200 МГц LTE, сигнал с PAR 8,5 дБ)
• Высокий коэффициент усиления: 36,5 дБ
• Внутреннее согласование входа и выхода для систем на 50 Ом
• Интегрированное активное смещение: производительность компенсируется по температуре
• Интегрированная функция включения/выключения: PAEN = 1,5–2,5 В
• Напряжение питания: 5 В и 12 В
• Совместимое по выводам семейство усилителей мощности, поддерживающее основные диапазоны 3GPP
• Компактный корпус (16 выводов, 5 * 5 * 1,04 мм) (MSL3, 260°C согласно JEDEC J-STD-020)

• Системы 5G NR и 4G LTE
• Драйверный усилитель для микробазовых станций и макробазовых станций
• Корпоративные малосотовые станции и Massive MIMO
