Цифровой датчик угла магнитного поля MA600A с высокой точностью и широкой полосой пропускания, конфигурируемый

Цифровой датчик угла магнитного поля MA600A с высокой точностью и широкой полосой пропускания, конфигурируемый
Цифровой датчик угла магнитного поля MA600A с высокой точностью и широкой полосой пропускания, конфигурируемый

Большие изображения :  Цифровой датчик угла магнитного поля MA600A с высокой точностью и широкой полосой пропускания, конфигурируемый

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Original Factory
Сертификация: Lead free / RoHS Compliant
Номер модели: МА600А
Оплата и доставка Условия:
Количество мин заказа: 10
Цена: Contact for Sample
Упаковывая детали: QFN-16
Время доставки: 3-5 рабочих дней
Условия оплаты: Т/Т
Поставка способности: 10000 штук в день
контакт

Цифровой датчик угла магнитного поля MA600A с высокой точностью и широкой полосой пропускания, конфигурируемый

Описание
Номер детали: МА600А Ток покоя: 7.5mA
Напряжение питания: 3,3 В Рабочая температура: от -40°С до +125°С

MA600A сенсор IC высокоточный высокополосный конфигурируемый цифровой сенсор магнитного угла
Описание продукта

MA600A - это высокоточный магнитный датчик угла с высокой пропускной способностью, который определяет абсолютное угловое положение постоянного магнита, обычно диаметрально намагниченного цилиндра на вращающемся вале.С встроенным датчиком точности туннельного магниторезистента (TMR), MA600A достигает высокой пропускной способности и высокой точности (INL), что делает его идеальным решением для управления положением и робототехники.

MA600A поддерживает широкий диапазон магнитных полей и конфигураций монтажа: конца вала (на оси) и бокового вала (вне оси).Неволатильная память на чипе (NVM) обеспечивает хранение параметров конфигурации, включая ориентировочное положение нулевого угла, ABZ, UVW и модуляцию ширины импульса (PWM).

MA600A калиброван на заводе для достижения погрешности (INL) ниже 0,6° в диапазоне рабочей температуры.таблица коррекции, настраиваемая пользователемПолученная ошибка (INL) после калибровки пользователем может быть меньше 0,1°.

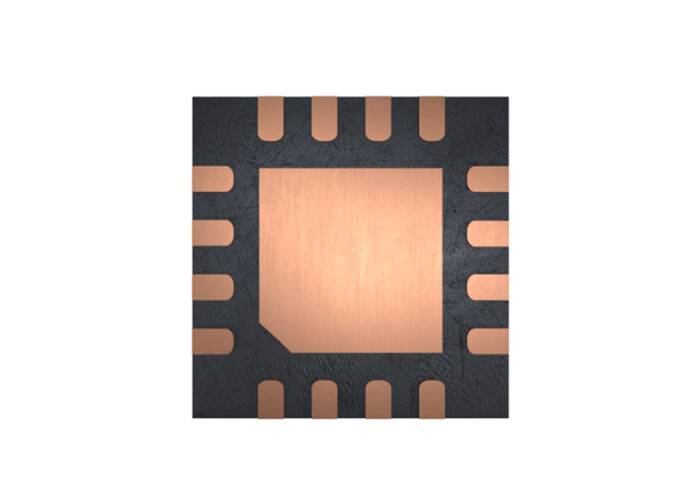

Связь с MA600A может осуществляться через серийный периферийный интерфейс (SPI) и синхронный серийный интерфейс (SSI).позволяющий последовательное чтение угла SPI нескольких датчиковМашины, используемые в управляющем устройстве, имеют небольшую упаковку QFN-16 (3 мм x 3 мм).

Ключевые особенности
  • <0,6° ошибка (INL)
  • <0,1° Ошибка (INL) после калибровки пользователем с помощью 32-точечной таблицы поиска на чипе
  • Конфигурируемый 12-битовый до 15-битовый абсолютный угловой кодер
  • Высокая пропускная способность (например, 12 кГц при 12,5-битном разрешении)
  • Нет задержки
  • Широкий диапазон магнитного поля от 10 до 100 мТ
  • Серийный периферийный интерфейс (SPI) для цифрового чтения под углом и конфигурации чипа
  • Поддерживается чтение угла SPI в конфигурации Daisy Chain
  • Синхронный серийный интерфейс (SSI) для цифрового чтения под углом
  • Инкрементальный интерфейс кодера ABZ с настраиваемыми импульсами на повороте (от 1 до 4096)
  • Приростный выход UVW-кодера
  • Модуляция ширины импульса (PWM) Абсолютный выход
  • Опция вывода с несколькими поворотами или скоростью
  • 3.3V подача
  • 7.5mA тихий ток (IAVDD + IDVDD)
  • Операционная температура от -40°C до +125°C
  • Доступен в небольшом пакете QFN-16 (3ммx3мм)
Заявления
  • Роботика
  • Многоразовые кодеры
  • Управление положением
  • Контроль скорости
