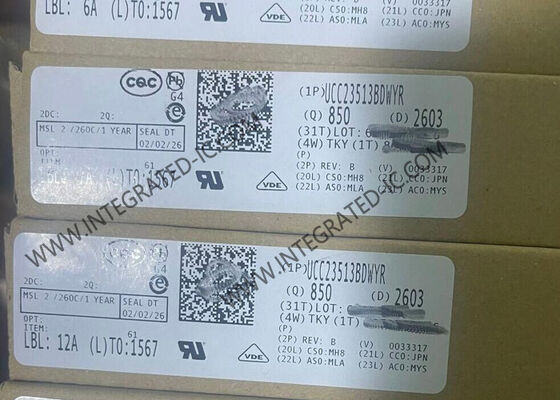

Интегральная микросхема UCC23513BDWYR с изоляцией 5700 В среднеквадр. значения, источником 4,5 А, стоком 5,3 А и оптосовместимым изолированным драйвером затвора CMTI 150 кВ/мкс

Драйверы UCC23513BDWYR представляют собой оптосовместимые, одноканальные, изолированные драйверы затвора для IGBT, MOSFET и SiC MOSFET с пиковым выходным током 4,5 А при подаче и 5,3 А при приеме и усиленным классом изоляции 5,7 кВ среднеквадратичного значения. Широкий диапазон напряжения питания до 33 В позволяет использовать биполярные источники питания для эффективного управления IGBT и силовыми полевыми транзисторами SiC. UCC23513BDWYR может управлять как нижними, так и верхними силовыми полевыми транзисторами. Ключевые особенности и характеристики обеспечивают значительное повышение производительности и надежности по сравнению со стандартными драйверами затвора на основе оптопар, сохраняя при этом совместимость по выводам как в схематическом, так и в компоновочном дизайне.
