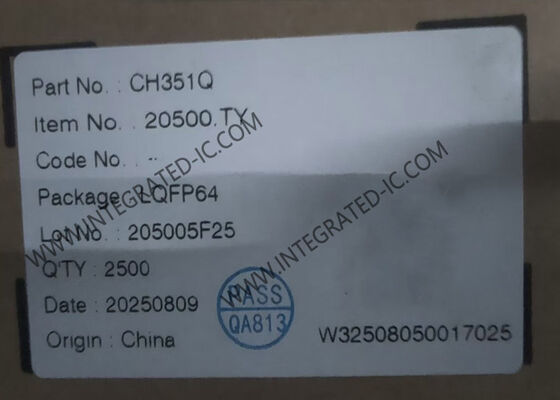

Микросхема CH351Q LQFP-64 с тактовой частотой 4 Мбит/с и двумя асинхронными последовательными портами для расширения ввода-вывода

CH351 — это чип расширения ввода-вывода параллельного порта, который включает два асинхронных последовательных порта, совместимых с 16C550, или один улучшенный двунаправленный параллельный порт EPP/ECP. Асинхронные последовательные порты поддерживают автоматическое переключение между полудуплексной передачей и приемом с максимальной скоростью передачи данных 4 Мбит/с. Он может использоваться для расширения последовательных портов RS232 на шине PCI, высокоскоростных последовательных портов PCI с автоматическим аппаратным управлением скоростью, сетевых последовательных портов, связи RS485 и карт расширения PCI для параллельных портов и портов принтера, среди прочих применений.

• Один чип может быть сконфигурирован как двухканальные последовательные порты на шине PCI или как один параллельный порт или порт принтера
• Драйвер поддерживает ME/NT4.0/2000/XP/Vista/2007/2008 и Linux
• Поддерживает напряжение питания 5 В и режим пониженного энергопотребления для последовательных портов
• Функциональность чипа эквивалентна функциональности CH352, предоставляя прикладные решения для двойных, четверных и восьмикратных последовательных портов
• Безвыводной корпус LQFP-64, соответствует RoHS
• Два полностью независимых асинхронных последовательных порта, совместимых с 16C450, 16C550 и 16C552, с расширенными функциями
• Поддерживает 5, 6, 7 или 8 бит данных и 1 или 2 стоповых бита
• Поддерживает режимы четности, включая нечетную, четную, без четности, пустой 0 и флаг 1
• Программируемая скорость передачи данных, поддерживающая 115 200 бит/с и скорость до 4 Мбит/с
• Встроенный буфер FIFO (First-In-First-Out) на 16 байт, поддерживающий 4 уровня триггера FIFO
• Поддерживает сигналы модема CTS, DSR, RI, DCD, DTR и RTS, которые могут быть преобразованы в уровни RS232 с помощью чипа 75232
• Поддерживает аппаратные сигналы управления потоком CTS и RTS, автоматическое рукопожатие и автоматическое управление скоростью передачи данных; совместим с TL16C550C
• Поддерживает обнаружение ошибок кадра последовательного порта и обнаружение сигнала разрыва
• Поддерживает полнодуплексную и полудуплексную последовательную связь; предоставляет сигналы состояния последовательной передачи DTR/TNOW и поддерживает автоматическое переключение между режимами передачи и приема RS485
• Встроенный генератор тактовой частоты; поддерживает кварцевые резонаторы с частотами, такими как 22,1184 МГц
• Поддерживает режимы параллельного порта и порта принтера IEEE 1284, включая SPP, Nibble, Byte, PS/2, EPP и ECP
• Поддерживает двунаправленную передачу данных с максимальной скоростью передачи до 2 МБ/с
• Включает подтягивающие резисторы, необходимые для порта принтера, минимизируя количество внешних компонентов и упрощая схему
