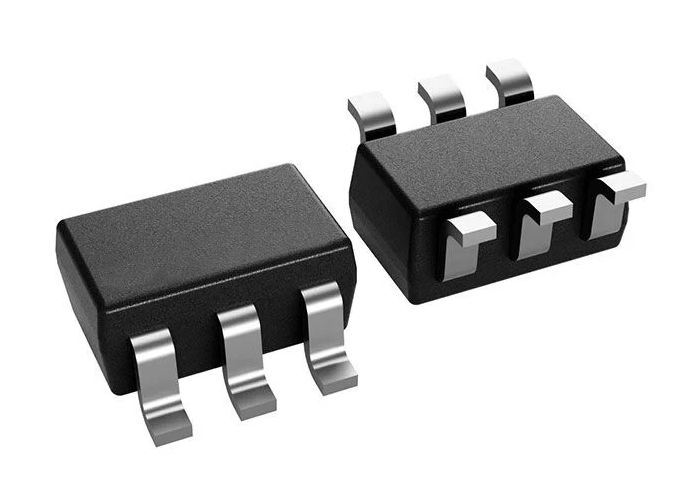

Интегральная схема INA213BIDCKR, 26 В, двунаправленный высокоточный усилитель тока
INA213 — это монитор тока с шунтом и выходом по напряжению (также называемый усилителем тока), обычно используемый для защиты от перегрузки по току, точного измерения тока для оптимизации системы или в схемах с обратной связью. Эта серия устройств может измерять падение напряжения на шунте при синфазных напряжениях от -0,3 В до 26 В, независимо от напряжения питания.
Технические характеристики INA213
| Количество каналов |
1 канал |
| GBP - Произведение усиления на полосу пропускания |
80 кГц |
| Vcm - Синфазное напряжение |
12 В |
| CMRR - Коэффициент подавления синфазного сигнала |
120 дБ |
| Ib - Входной ток смещения |
28 мкА |
| Vos - Входное напряжение смещения |
5 мкВ |
| Напряжение питания - Макс. |
26 В |
| Напряжение питания - Мин. |
2,7 В |
| Рабочий ток питания |
100 мкА |
| Погрешность усиления |
0,02 % |
| Минимальная рабочая температура |
-40 °C |
| Максимальная рабочая температура |
+125 °C |
| Усиление В/В |
50 В/В |
| Вес единицы |
28 мг |
Особенности INA213
- Обновленный формат в соответствии с новым макетом и рабочим процессом TI
- Широкий диапазон синфазного напряжения: от -0,3 В до 26 В
- Напряжение смещения: ±35 мкВ (максимум, INA210)
- Обеспечивает падение на шунте 10 мВ при полной шкале
- Погрешность усиления (максимум при температуре): ±0,5% (версия C), ±1% (версии A и B)
- Дрейф смещения 0,5 мкВ/°C (максимум)
- Дрейф усиления 10 ppm/°C (максимум)
- Ток покоя: 100 мкА (максимум)
- Корпуса SC70 и Thin UQFN: все модели
Применение INA213
- Ноутбуки
- Мобильные телефоны
- Телекоммуникационное оборудование
- Управление питанием
- Зарядные устройства
