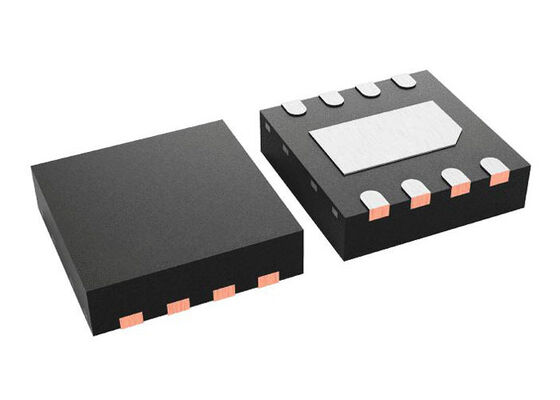

UCC27524DSDR Integrated Circuit Chip 5A Двухканальный высокоскоростной низкополосный драйвер WSON-8

Большие изображения : UCC27524DSDR Integrated Circuit Chip 5A Двухканальный высокоскоростной низкополосный драйвер WSON-8

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Original Factory
Сертификация:	Lead free / RoHS Compliant
Номер модели:	UCC27524DSDR

Оплата и доставка Условия:

Количество мин заказа:	10
Цена:	Contact for Sample
Упаковывая детали:	WSON-8
Время доставки:	5-8 рабочих дней
Условия оплаты:	Т/Т,Л/К,Вестерн Юнион

контакт

UCC27524DSDR Integrated Circuit Chip 5A Двухканальный высокоскоростной низкополосный драйвер WSON-8

Описание

Номер детали:	UCC27524DSDR	Управляемая конфигурация:	Низко-сторона
Напряжение питания:	4.5V \| 18V	Настоящий - пиковая мощность (источник, раковина):	5А, 5А
Время подъема / падения (тип):	7ns, 6ns	Рабочая температура:	-40°C \| 140°C (TJ)
Выделить:	5A Двухканальный драйвер затвора , Высокоскоростной интегральный чип , Драйвер ворот нижнего уровня

Микросхема UCC27524, 5A, двухканальный высокоскоростной низкоуровневый драйвер затвора WSON-8

Обзор продукта UCC27524

UCC27524 — это двухканальный, высокоскоростной, низкоуровневый драйвер затвора, способный эффективно управлять силовыми ключами MOSFET и IGBT. UCC27524 добавляет возможность прямого приема напряжения -5 В на входных выводах для повышения надежности.

UCC27524 представляет собой двойной неинвертирующий драйвер. Используя конструкцию, которая изначально минимизирует сквозной ток, UCC27524 способен выдавать импульсы высокого пикового тока до 5 А (источник) и 5 А (сток) в емкостные нагрузки, наряду с возможностью управления от рельса до рельса и чрезвычайно малой задержкой распространения, обычно 17 нс.

Технические характеристикиотUCC27524

Категория продукта	Драйверы затвора
Продукт	Драйверы затвора IGBT, MOSFET
Тип	Низкоуровневый
Тип монтажа	SMD/SMT
Корпус/исполнение	WSON-8
Количество драйверов	2 драйвера
Количество выходов	2 выхода
Выходной ток	5 А
Минимальное напряжение питания	4,5 В
Максимальное напряжение питания	18 В
Конфигурация	Неинвертирующий
Время нарастания	7 нс
Время спада	7 нс
Минимальная рабочая температура	-40°C
Максимальная рабочая температура	+140°C

Ключевые особенностиотUCC27524

Стандартное отраслевое расположение выводов
Два независимых канала управления затвором
Пиковый ток источника и стока 5 А
Независимая функция включения для каждого выхода
Пороговые значения логики, совместимые с TTL и CMOS, не зависящие от напряжения питания
Гистерезисные пороговые значения логики для высокой помехоустойчивости
Возможность приема отрицательных напряжений (-5 В) на входах
Уровни напряжения на входах и выводе включения не ограничены напряжением питания VDD
Диапазон однополярного питания от 4,5 В до 18 В
Выходы удерживаются в низком состоянии при VDD-UVLO (обеспечивает работу без помех при включении и выключении питания)
Быстрые задержки распространения (типично 17 нс)
Быстрые времена нарастания и спада (типично 6 нс и 10 нс)
Типичное согласование задержек между двумя каналами 1 нс
Два выхода параллельно для увеличения тока драйвера
Выходы удерживаются в низком состоянии при плавающих входах
Диапазон рабочих температур перехода от -40 до 150°C

ПрименениеотUCC27524

Импульсные источники питания
Преобразователи постоянного тока в постоянный
Управление двигателями, солнечная энергетика
Управление затвором для новых силовых устройств с широкой запрещенной зоной, таких как GaN

Связанные номера деталей

UCC27524DSDR UCC27524DSD UCC27524DS UCC27524D UCC27524

Часто задаваемые вопросы

В. Являются ли ваши продукты оригинальными?

О: Да, все продукты оригинальные, наша цель — импорт новой оригинальной продукции.

В. Какие у вас есть сертификаты?

О: Мы являемся компанией, сертифицированной по стандарту ISO 9001:2015, и членом ERAI.

В. Можете ли вы поддержать заказ небольшого количества или образец? Является ли образец бесплатным?

О: Да, мы поддерживаем заказы на образцы и небольшие заказы. Стоимость образца зависит от вашего заказа или проекта.

В. Как отправить мой заказ? Безопасно ли это?

О: Мы используем экспресс-доставку, такую как DHL, Fedex, UPS, TNT, EMS. Мы также можем использовать предложенного вами экспедитора. Продукты будут хорошо упакованы и обеспечат безопасность, и мы несем ответственность за повреждение продукта в вашем заказе.

В. Что насчет времени выполнения заказа?

О: Мы можем отправить складские позиции в течение 5 рабочих дней. Если товара нет на складе, мы подтвердим время выполнения заказа для вас в зависимости от количества вашего заказа.
