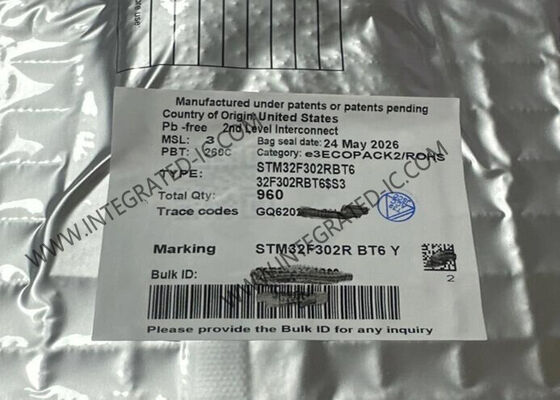

STM32F302RBT6 32-разрядный микроконтроллер с ARM Cortex-M4 Core, скоростью 72 МГц и 128 КБ флэш-памяти

STM32F302 основан на высокопроизводительном 32-битном RISC-ядре ARM® Cortex®-M4 с FPU, работающем на частоте до 72 МГц, и включает блок операций с плавающей запятой (FPU), блок защиты памяти (MPU) и встроенный макромодуль трассировки (ETM). Семейство включает высокоскоростные встроенные памяти (до 256 КБ флэш-памяти, до 40 КБ SRAM) и широкий спектр улучшенных портов ввода-вывода и периферийных устройств, подключенных к двум шинам APB.

• Ядро: 32-битный процессор ARM® Cortex®-M4 с FPU (макс. 72 МГц), однотактовое умножение и аппаратное деление, инструкции DSP и MPU (блок защиты памяти)
• Условия эксплуатации: диапазон напряжения VDD, VDDA: от 2,0 В до 3,6 В
• Память: от 128 до 256 КБ флэш-памяти, до 40 КБ SRAM с аппаратной проверкой четности, реализованной на первых 16 КБ
• Блок расчета CRC
• Сброс и управление питанием: сброс при включении/выключении питания (POR/PDR), программируемый детектор напряжения (PVD)
• Режимы пониженного энергопотребления: Sleep, Stop и Standby
• Питание VBAT для RTC и резервных регистров
• Управление тактовой частотой: кварцевый генератор от 4 до 32 МГц, генератор 32 кГц для RTC с калибровкой, внутренний RC-генератор 8 МГц с опцией ФАПЧ x16, внутренний генератор 40 кГц
• До 87 быстрых портов ввода-вывода, все с возможностью отображения на векторы внешних прерываний, несколько с поддержкой 5 В
• Матрица взаимосвязей
• Контроллер DMA с 12 каналами
• Два АЦП 0,20 мкс (до 17 каналов) с выбираемым разрешением 12/10/8/6 бит, диапазон преобразования от 0 до 3,6 В
• Один 12-битный канал ЦАП с аналоговым питанием от 2,4 до 3,6 В
• Четыре быстрых аналоговых компаратора rail-to-rail с аналоговым питанием от 2 до 3,6 В
• Два операционных усилителя, которые могут использоваться в режиме PGA
• До 24 каналов емкостного датчика, поддерживающих сенсорные кнопки, линейные и поворотные сенсоры
• До 11 таймеров, включая 32-битные и 16-битные таймеры с различными функциями
• Календарный RTC с будильником, периодическим пробуждением из режимов Stop/Standby
• Интерфейсы связи: интерфейс CAN, два I2C Fast mode plus, до пяти USART/UART, до трех SPI, интерфейс USB 2.0 Full Speed, инфракрасный передатчик
• Serial wire debug, Cortex®-M4 с FPU ETM, JTAG
