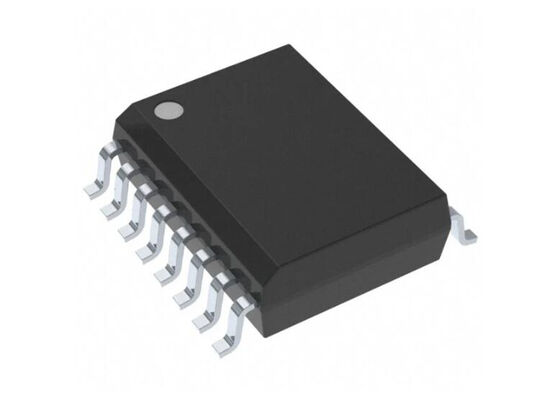

Микросхема UCC21520DWR, двухканальный драйвер затвора с изоляцией 5700Vrms и током источника 4А / стока 6А

UCC21520 — это изолированный двухканальный драйвер затвора с пиковым током 4 А при подаче и 6 А при отводе. Он предназначен для управления силовыми MOSFET, IGBT и SiC MOSFET с частотой до 5 МГц. Входная сторона изолирована от двух выходных драйверов барьером усиленной изоляции 5,7 кВ среднеквадратичного значения с минимальной помехоустойчивостью к переходным процессам по синфазному напряжению (CMTI) 125 В/нс. Внутренняя функциональная изоляция между двумя вторичными драйверами обеспечивает рабочее напряжение до 1500 В постоянного тока.

• Диапазон температуры перехода от -40 до +150°C
• Параметры переключения: типичная задержка распространения 33 нс, минимальная длительность импульса 20 нс, максимальное искажение длительности импульса 6 нс
• Помехоустойчивость к переходным процессам по синфазному напряжению (CMTI) более 125 В/нс
• Импульсная устойчивость до 10 кВ
• Пиковый ток источника 4 А, пиковый ток стока 6 А
• Диапазон входного напряжения VCCI от 3 В до 18 В для взаимодействия как с цифровыми, так и с аналоговыми контроллерами
• Выходное напряжение питания VDD до 25 В с опциями UVLO 5 В и 8 В
• Программируемое перекрытие и мертвое время
• Быстрое отключение для последовательности включения питания

• Зарядные устройства для гибридных и полностью электрических автомобилей (HEV и BEV)
• Изолированные преобразователи в источниках питания DC-DC и AC-DC
• Серверная, телекоммуникационная, IT и промышленная инфраструктура
• Приводы двигателей и солнечные инверторы DC-AC
• Светодиодное освещение
• Индукционный нагрев
• Источники бесперебойного питания (ИБП)
