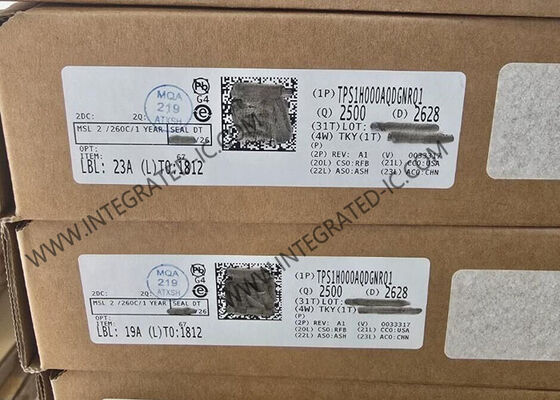

TPS1H000AQDGNRQ1 40V 1Ω Автомобильный интеллектуальный высокоуровневый коммутатор IC с регулируемым ограничением тока

TPS1H000 представляет собой полностью защищенный одноканальный переключатель высокой мощности с интегрированным 1000mΩ NMOS FET.

Высокая точность ограничения тока улучшает защиту от перегрузки,упрощение проектирования энергоснабжения передней ступениКонфигурируемые функции помимо ограничения тока обеспечивают гибкость конструкции в области функциональности, стоимости и теплового рассеяния.

• Квалифицирован для автомобильных применений
• AEC-Q100 с следующими результатами:
  • Температурный класс устройства 1: диапазон температуры окружающей среды от -40°C до 125°C
  • Устройство HBM ESD уровень классификации H2
  • Уровень классификации CDM ESD устройства C4B
• Одноканальный 1000mΩ умный переключатель высокой стороны
• Широкое рабочее напряжение: от 3,4 до 40 В
• Низкий ток в режиме ожидания: < 500nA
• Регулируемый предел тока с внешним резистором
  • ±15% При ≥ 150mA
  • ± 10% При ≥ 300mA
• Конфигурируемое поведение после текущего предела
  • Режим ожидания
  • Режим отключения с регулируемым временем задержки
  • Режим автоматической повторной попытки
• Поддерживает самостоятельную работу без MCU
• Защита:
  • Короткий до GND и перегрузка
  • Тепловое отключение и тепловое колебание
  • Застежка отрицательного напряжения для индуктивных нагрузок
  • Потеря ГНД и батареи
• Диагностика:
  • Выявление перегрузки и короткого доступа к ГНД
  • Определение открытой нагрузки и короткого заряда батареи в состоянии включения или выключения
  • Тепловое отключение и тепловое колебание

• Одноканальный светодиодный драйвер
• Одноканальный высокосторонний релейный драйвер
• Освещение кузова
• Датчики передовых систем помощи водителю (ADAS)
• Общие сопротивляющие, индуктивные и емкостные нагрузки
