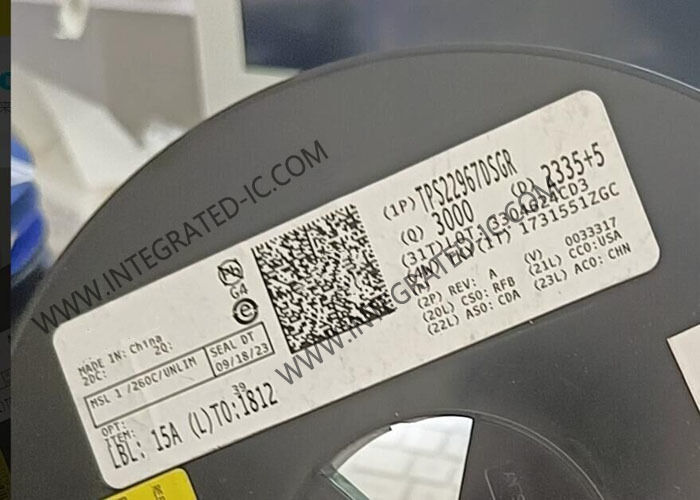

TPS22967DSGR Чип интегральной схемы 5.5V 4A 22mΩ Сверхнизкосопротивляющий переключатель нагрузки

Устройство TPS22967 представляет собой небольшой, сверхнизкий RON, одноканальный переключатель нагрузки с управляемым включением. Устройство содержит N-канальный MOSFET, который может работать в диапазоне входного напряжения от 0,8 В до 5 В.5 В и может поддерживать максимальный непрерывный ток 4 А. Выключатель управляется вводом включения/выключения (ON), который может напрямую взаимодействовать с сигналами управления низким напряжением.при выключении переключателя добавляется 225-Ω pulldown резистор для быстрого выходного разряда.

TPS22967 доступен в небольшом, экономительном пространстве 2-мм × 2-мм 8-прицепном пакете WSON (DSG) с интегрированной тепловой подушкой, позволяющей высокую рассеивание энергии.Устройство предназначено для работы в диапазоне температуры воздуха от -40°C до 85°C..

• Интегрированный одноканальный переключатель нагрузки
• Диапазон входного напряжения: от 0,8 до 5,5 В
• Низкое сопротивление RON
• RON = 22 mΩ при VIN = 5 V (VBIAS = 5 V)
• RON = 22 mΩ при VIN = 3,6 V (VBIAS = 5 V)
• RON = 22 mΩ при VIN = 1,8 V (VBIAS = 5 V)
• 4-A Максимальный непрерывный ток переключателя
• Низкий тихий ток (50 μA)
• Низкий порог ввода управления позволяет использовать логику 1,2 В, 1,8 В, 2,5 В и 3,3 В
• Конфигурируемое время подъема
• Быстрый выходный разряд (QOD)
• WSON 8-контактный пакет с тепловой подкладкой

• Ультрабуки
• Ноутбуки и нетбуки
• ПК-таблетки
• Потребительская электроника
• Сет-топ-коробки и жилые ворота
• Телекоммуникационные системы
• твердотельные накопители (SSD)
