DRV8320SRTVR интегральный микросхема чип 6V до 60V трехфазный умный драйвер шлюза для моторных приложений

DRV8320 — это интегрированный драйвер затвора для трехфазных применений. Устройства предоставляют три драйвера затвора полумоста, каждый из которых способен управлять высокоуровневыми и низкоуровневыми N-канальными силовыми MOSFET. DRV8320 генерирует правильные напряжения управления затвором с помощью интегрированного повышающего преобразователя для высокоуровневых MOSFET и линейного регулятора для низкоуровневых MOSFET. Архитектура Smart Gate Drive поддерживает пиковые токи управления затвором до 1 А источника и 2 А. DRV8320 может работать от одного источника питания и поддерживает широкий диапазон входного напряжения от 6 до 60 В для драйвера затвора и от 4 до 60 В для дополнительного понижающего регулятора.

• Тройной драйвер затвора полумоста
• Управляет 3 высокоуровневыми и 3 низкоуровневыми N-канальными MOSFET (NMOS)
• Архитектура Smart Gate Drive
• Регулируемое управление скоростью нарастания
• Пиковый ток источника от 10 мА до 1 А
• Пиковый ток стока от 20 мА до 2 А
• Интегрированные источники питания драйвера затвора
• Поддерживает ШИМ-цикл рабочего цикла 100%
• Высокоуровневый повышающий преобразователь
• Низкоуровневый линейный регулятор
• Диапазон рабочего напряжения от 6 до 60 В
• Дополнительный интегрированный понижающий преобразователь DC/DC
• LMR16006X SIMPLE SWITCHER
• Диапазон рабочего напряжения от 4 до 60 В
• Выходная мощность 0,8 - 60 В, 600 мА
• Дополнительные интегрированные тройные низкоуровневые усилители тока (CSA)
• Регулируемое усиление (5, 10, 20, 40 В/В)
• Двунаправленная или однонаправленная поддержка
• Доступны интерфейсы SPI и аппаратный интерфейс
• Режимы ШИМ 6x, 3x, 1x и независимый
• Поддерживает логические входы 1,8 В, 3,3 В и 5 В
• Режим сна с низким энергопотреблением (12 мкА)
• Линейный регулятор напряжения, 3,3 В, 30 мА

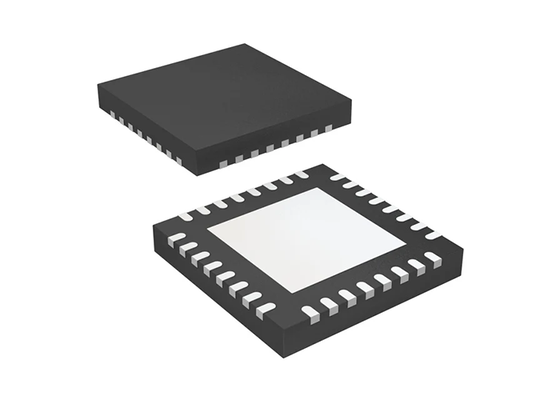

• Компактные корпуса и посадочные места QFN
• Эффективная конструкция системы с силовыми блоками
• Интегрированные функции защиты
• Блокировка при пониженном напряжении VM (UVLO)
• Пониженное напряжение повышающего преобразователя (CPUV)
• Защита MOSFET от перегрузки по току (OCP)
• Неисправность драйвера затвора (GDF)
• Предупреждение о температуре и отключение (OTW/OTSD)
• Индикатор состояния неисправности (nFAULT)

• Бесколлекторные двигатели постоянного тока (BLDC) и синхронные двигатели с постоянными магнитами (PMSM)
• Вентиляторы, насосы и сервоприводы
• Электровелосипеды, электросамокаты и электромобили
• Аккумуляторные садовые и электроинструменты, газонокосилки
• Аккумуляторные пылесосы
• Дроны, робототехника и радиоуправляемые игрушки
• Промышленные и логистические роботы
