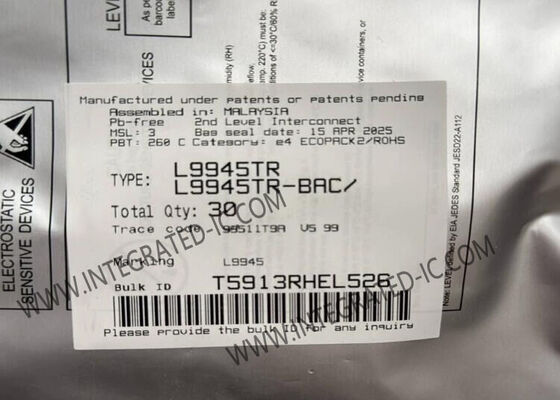

L9945TR интегральный микросхема 8-канальный конфигурируемый предварительный драйвер MOSFET для автомобильных систем 12V и 24V

L9945 представляет собой 8-канальный драйвер MOSFET, конфигурируемый для управления нагрузкой в низкоуровневом, высокоуровневом режимах, в режимах пиковой и удержания, а также в мостовых схемах. Он разработан в соответствии с требованиями аккумуляторных систем на 12 В (легковые автомобили) и 24 В (коммерческие автомобили).

• Соответствие системам с напряжением аккумулятора 12 В и 24 В
• Совместимые входы/выходы с логикой 3,3 В и 5 В
• 8-канальный конфигурируемый драйвер MOSFET
• Высокоуровневый (N-канальный и P-канальный MOS)
• Низкоуровневый (N-канальный MOS)
• H-мост (до 2 H-мостов)
• Пиковая и удержания (2 нагрузки)
• Рабочее напряжение питания аккумулятора от 3,8 В до 36 В
• Рабочее напряжение питания VDD от 4,5 В до 5,5 В
• Программируемые токи зарядки/разрядки затвора для улучшения поведения ЭМС
• Индивидуальная диагностика короткого замыкания на аккумулятор, обрыва нагрузки и короткого замыкания на землю
• Высокогибкая реализация обнаружения перегрузки по току
• 64 программируемых порога перегрузки по току, независимых для каждого канала
• Сверхбыстрое отключение выхода в случае перегрузки по току
• Ограничение тока для конфигурации H-моста
• 32-битный протокол SPI для конфигурации и диагностики
• Функции безопасности, включая встроенный самотест (BIST) и аппаратную самопроверку (HWSC)
• 10-битный АЦП для измерения температуры аккумулятора и кристалла, доступный через SPI

• Автомобильные применения 12 и 24 В (легковые и коммерческие автомобили)
• Управление нагрузкой в низкоуровневом, высокоуровневом режимах, в режимах пиковой и удержания, а также в мостовых схемах
• Предназначен для управления реле, двигателями и всеми резистивными и индуктивными нагрузками
