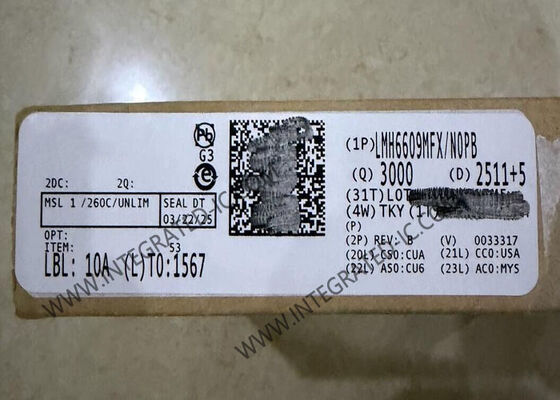

LMH6609MFX Интегральная микросхема 900 МГц Полоса пропускания Операционный усилитель с обратной связью по напряжению, скоростью нарастания 1400 В/мкс и линейным выходным током 90 мА

LMH6609 — это сверхширокополосный, стабильный при единичном усилении, маломощный операционный усилитель с обратной связью по напряжению, который обеспечивает полосу пропускания 900 МГц при коэффициенте усиления 1, скорость нарастания 1400 В/мкс и линейный выходной ток 90 мА.

LMH6609 разработан с архитектурой обратной связи по напряжению для максимальной гибкости, особенно для активных фильтров и интеграторов. LMH6609 имеет сбалансированные, симметричные входы с хорошо согласованными токами смещения и минимальным напряжением смещения.

С дифференциальным коэффициентом усиления 0,01% и дифференциальной фазой 0,026° LMH6609 подходит для видеоприложений. Линейный выходной ток 90 мА делает LMH6609 подходящим для множества видеонагрузок и кабельных драйверов.

• Полоса пропускания -3 дБ 900 МГц (AV = 1)
• Полоса пропускания и скорость нарастания при большом сигнале протестированы на 100%
• Полоса пропускания -3 дБ 280 МГц (AV = +2, VOUT = 2VPP)
• Линейный выходной ток 90 мА
• Скорость нарастания 1400 В/мкс
• Стабилен при единичном усилении
• Входное напряжение смещения <1 мВ
• Ток питания 7 мА (без нагрузки)
• Диапазон напряжения питания от 6,6 В до 12 В
• Дифференциальный коэффициент усиления/фазы PAL 0,01%/0,026°
• Шумовое напряжение 3,1 нВ/√Гц

• Испытательное оборудование
• Усилитель ПЧ/РЧ
• Драйвер входа АЦП
• Активный фильтр
• Интегратор
• Буфер выхода ЦАП
• Трансимпедансный усилитель
