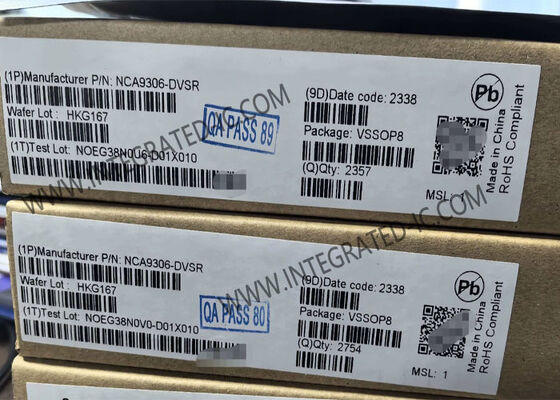

NCA9306-DVSR Integrated Circuit Chip 2-битный двунаправленный I2C Bus Voltage-Level Translator с 100 МГц переводом и 5 В толерантной В/В

NCA9306 — это 2-канальный двунаправленный преобразователь уровней шин I²C и SMBus с входом разрешения (EN). Он обеспечивает преобразование уровней напряжения от 0,95 В до 5 В без использования пина направления. Устройство поддерживает преобразование вверх до 100 МГц и преобразование вниз более 100 МГц при емкостной нагрузке ≤ 30 пФ. Отсутствие пина направления минимизирует усилия по настройке системы.

NCA9306 поддерживает входы/выходы, толерантные к 5 В, для поддержки смешанного режима работы сигналов. Возможность настройки различных уровней преобразования напряжения на каждом канале делает устройство очень гибким и подходящим для многочисленных применений.

• 2-канальный двунаправленный преобразователь уровней для линий SDA и SCL в приложениях шины I²C со смешанным режимом
• Выходы/входы I²C-шины с открытым коллектором (SCLA, SDAA, SCLB и SDAB)
• Обеспечивает двунаправленное преобразование уровней без пина направления
• Высокоимпедансные SCLA, SDAA, SCLB и SDAB при EN = LOW
• Преобразование вверх: < 100 МГц; CL = 30 пФ, < 40 МГц; CL = 50 пФПреобразование вниз: > 100 МГц; CL = 30 пФ, < 40 МГц; CL = 50 пФНизкий ток в режиме ожидания
• Двунаправленное преобразование уровней напряжения между несколькими комбинациями напряженийНизкий ток в режиме ожидания
• Входы/выходы I²C-шины, толерантные к 5 В, для поддержки смешанного режима работы сигналов
• Низкое сопротивление R⊂ON обеспечивает меньшие искажения сигнала
• Характеристики устойчивости к фиксации превышают 100 мА согласно JESD78 класс II уровень A
• Диапазон рабочих температур: от -40 °C до +125 °C
• Применения NCA9306
• О
• т

• Персональные компьютеры
• Промышленная автоматизация
