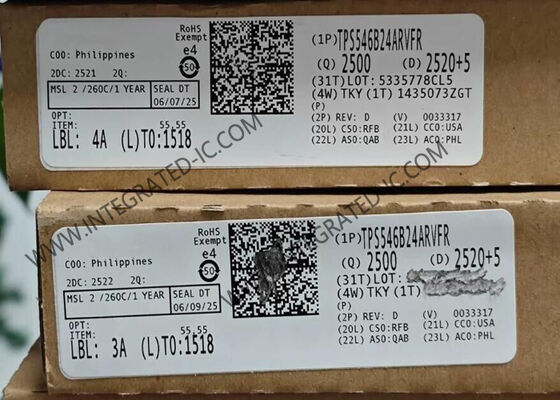

Интегральная микросхема TPS546B24ARVFR, стекируемый синхронный понижающий преобразователь с выходным током 20А и частотой переключения от 225 кГц до 1,5 МГц

TPS546B24 — это высокоинтегрированный, неизолированный DC/DC преобразователь, способный работать на высокой частоте и обеспечивать выходной ток 20 А в корпусе 7 мм × 5 мм. Два, три и четыре устройства TPS546B24 могут быть соединены вместе для обеспечения до 80 А на одном выходе. Устройство имеет возможность перегрузки внутреннего LDO 5 В с помощью внешнего источника 5 В через вывод VDD5 для повышения эффективности и снижения рассеиваемой мощности преобразователя.

• Поддержка раздельных шин: 2,95 В - 18 В PVIN; 2,95 В - 18 В AVIN (4-VIN VDD5 для переключения)
• Интегрированные MOSFET 5,5 мОм/1,8 мОм
• Управление средним током с выбираемой внутренней компенсацией
• 2x, 3x, 4x стекируемые с распределением тока до 80 А, поддерживающие один адрес на выход
• Выбираемое выходное напряжение от 0,5 В до 5,5 В через перемычку или от 0,25 В до 5,5 В с использованием PMBus VOUT_COMMAND
• Обширный набор команд PMBus с телеметрией для VOUT, IOUT и температуры внутреннего кристалла
• Дифференциальное удаленное зондирование с внутренним делителем FB для < 1% ошибки VOUT при температуре от -40°C до +150°C TJ
• Возможности AVS и маржирования через PMBus
• Программирование значений по умолчанию PMBus с помощью выводов MSEL
• 12 выбираемых частот переключения от 225 кГц до 1,5 МГц (8 вариантов с перемычкой)
• Синхронизация частоты вход/выход
• Поддерживает предварительно смещенный выход
• Поддерживает сильно связанные индукторы
• 7 мм × 5 мм × 1,5 мм, 40-контактный QFN, шаг = 0,5 мм

• Коммутаторы центров обработки данных, серверы в стойках
• Системы активных антенн, удаленные радио- и базовые блоки
• Автоматизированное испытательное оборудование, КТ, ПЭТ и МРТ
• Ядра ASIC, SoC, FPGA, DSP и напряжения ввода/вывода
